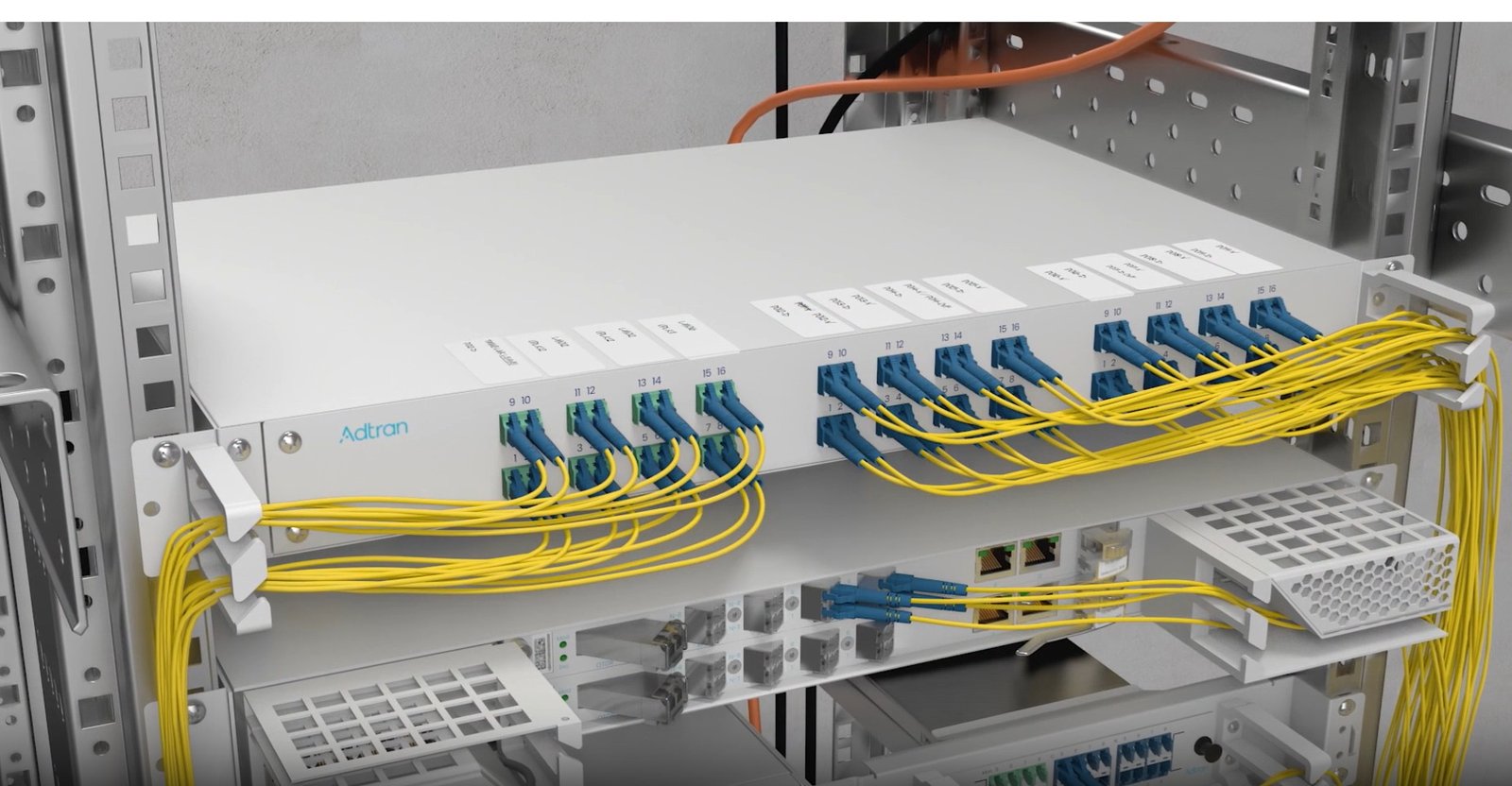

Despliegue en Rack
Unidades 16ALM y 64ALM en rack estándar de 19" con extensoras de puerto.
Volver al inicioMonitorea, Protege y Optimiza
ALM Series · Monitoreo Proactivo
Monitorea, Protege y Optimiza
tu infraestructura
de fibra óptica
Detecta fallas, atenuaciones y reflexiones en tiempo real. La plataforma ALM Series convierte su red en un activo inteligente y predecible.
800
Puertos Máx Monitoreo320 Km
Alcance Bidireccional< 1s
Detección de Falla> 20 años
MTBF GarantizadoPLATAFORMA DE MONITOREO ÓPTICO
Monitoreo de fibra
en tiempo real.
ALM Series proporciona visibilidad continua sobre la calidad de la infraestructura de fibra óptica, permitiendo detectar degradaciones, roturas e intentos de interceptación sin afectar el tráfico de datos.
Arquitectura ALM Series
Ante una atenuación anormal, rotura o intento de interceptación, el operador recibe una alerta inmediata con ubicación geográfica precisa a través de Adtran Mosaic Fiber Director, GUI embebida o GIS de terceros.
Compatible con cualquier tecnología y proveedor de red
DPA: monitoreo PON hasta cada ONT sin reflectores pasivos
1650 nm: preserva todos los canales ópticos activos
Auto-calibración y bajo mantenimiento
Diseño compacto y bajo consumo energético
Escalable hasta 800 puertos desde una ubicación
MONITOREO CONTINUO 24×7
APLICACIONES
Detección más allá de la fibra.
La tecnología de medición coherente permite utilizar la fibra como elemento de detección para distintos eventos físicos.
Infraestructura y perímetros
Detecta vibraciones, manipulación, excavaciones e incendios.
Transporte y tráfico
Supervisa accesos, tráfico, accidentes y sobrecalentamiento.
Utilities y energía
Identifica estrés mecánico, alta temperatura e interrupciones de línea.
TOPOLOGÍAS SOPORTADAS
Una arquitectura para distintas redes.
Punto a punto
Supervisión continua de enlaces de fibra dedicados.
Redes de acceso PON
Monitoreo profundo desde el OLT hasta cada ONT.
Independiente del tráfico
Supervisión sin interrumpir los servicios en producción.
DESPLIEGUES REALES
Infraestructura preparada para operar.
Equipos y sistemas ALM Series integrados en distintos entornos de monitoreo de fibra óptica.

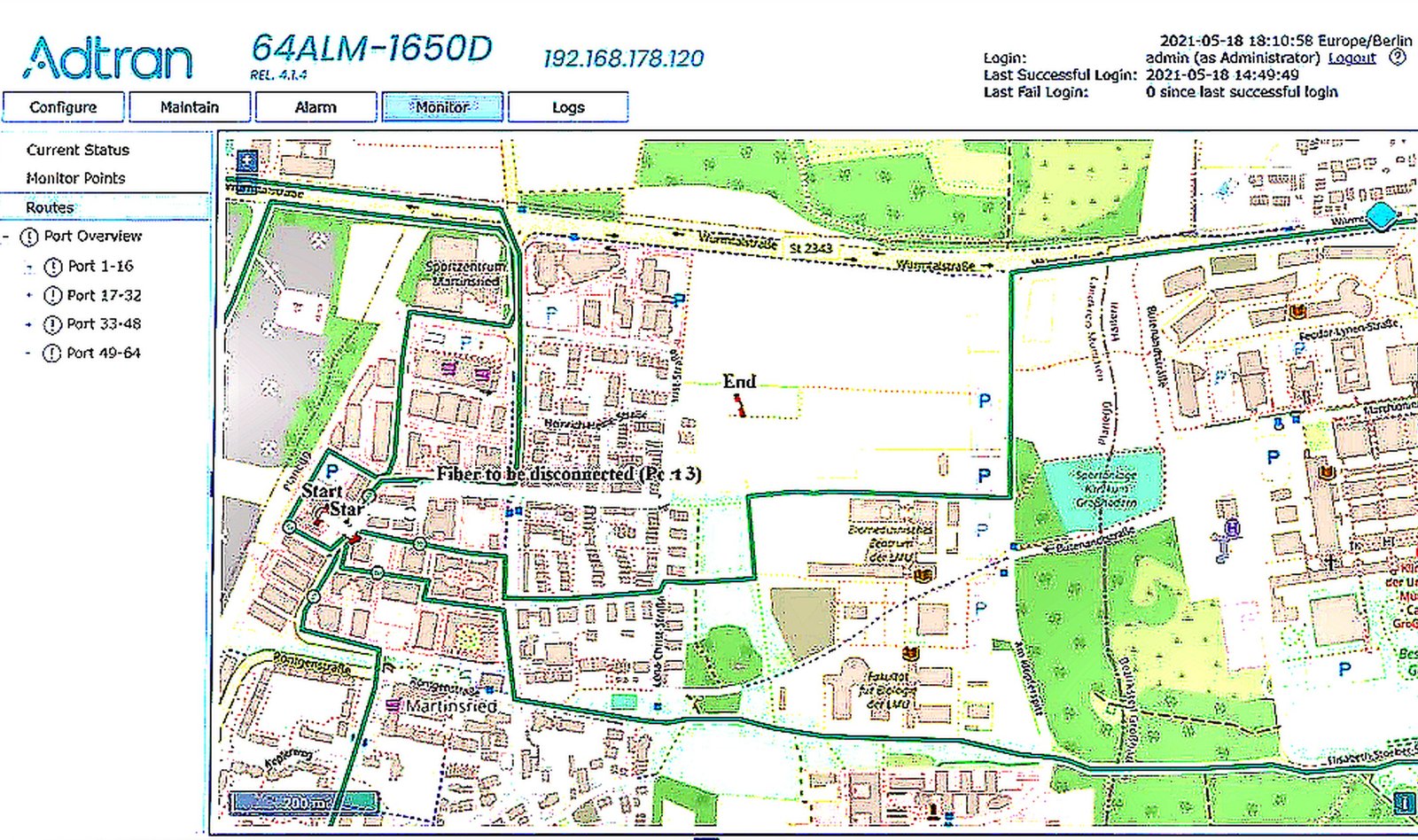

Monitoreo OTDR
Trazas OTDR y alertas georreferenciadas mediante Mosaic Fiber Director.

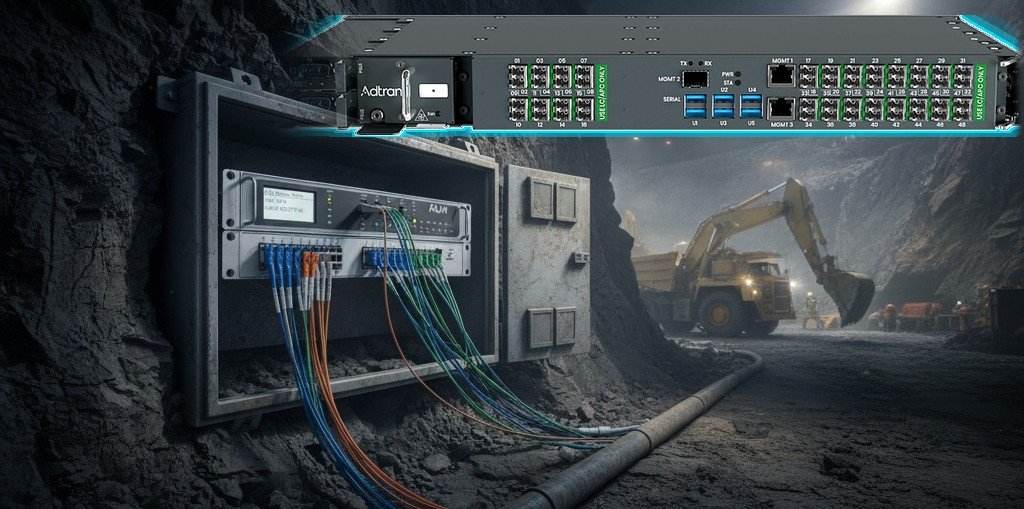

Despliegue Outdoor
ALM-T para operación de -40°C a +65°C en entornos exigentes.

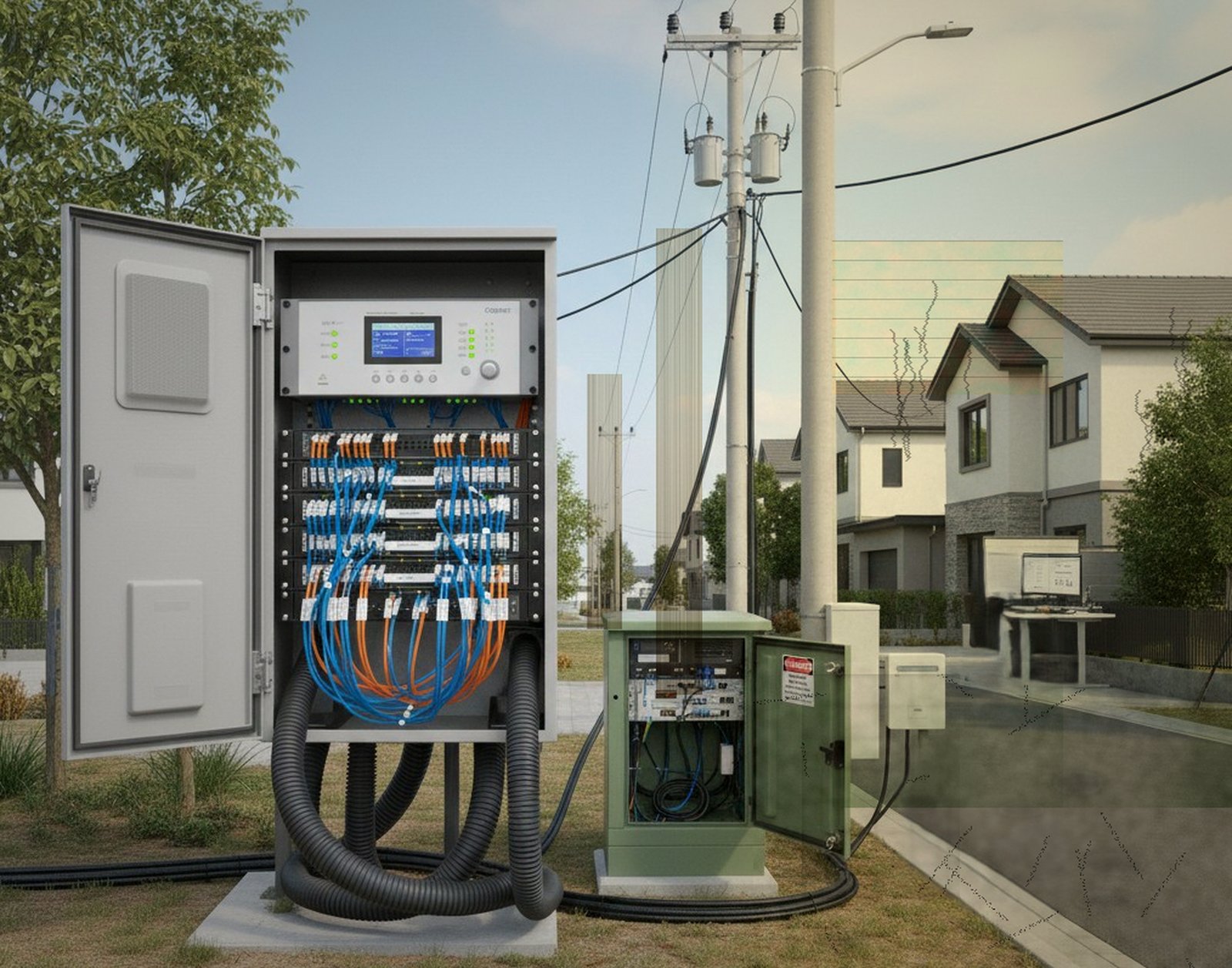

Red PON Monitoreada
Monitoreo profundo desde el OLT hasta cada ONT mediante DPA.
SEGURIDAD ÓPTICA COMPLEMENTARIA
ConnectGuard™ para terminales DWDM
Criptografía poscuánticaHasta 400 Gbit/sActualizable en campoSin servidores adicionales
Monitoreo óptico no intrusivo sobre infraestructura en producción.
1650 NMDPAOTDR
POR QUÉ ELEGIR ALM SERIES
Diseñado para
operar sin interrupciones.
Maximiza la disponibilidad de red y reduce drásticamente el OPEX mediante monitoreo continuo 24×7 no intrusivo.
Solución Universal
Monitoreo de redes punto a punto y multipunto (PON) para aplicaciones de fibra activa y oscura, compatible con cualquier tecnología y proveedor.
Calidad de Servicio Mejorada
Información en tiempo real sobre la integridad de la fibra para detección rápida de fallas y ciclos de reparación significativamente reducidos.
Monitoreo No Intrusivo
Compatibilidad inherente con cualquier protocolo de datos de usuario y con sistemas de transmisión multi-longitud de onda en producción.
Monitoreo PON Profundo (DPA)
Información detallada desde el OLT hasta el splitter y ONTs individuales, soportando todas las generaciones PON sin reflectores de demarcación.
Operaciones Simplificadas
Monitoreo en servicio para separación inmediata entre fallas de dispositivos activos y problemas con la planta de fibra pasiva.
Temperatura Extendida
El ALM-T opera de -40°C a +65°C, ideal para gabinetes remotos y zonas de clima extremo sin necesidad de acondicionamiento especial.
Una arquitectura diseñada para ofrecer visibilidad continua sobre la infraestructura óptica y simplificar la operación de redes críticas.
Monitoreo continuo 24×7
ALM SERIESOPTICAL NETWORK MONITORING
Unidades de
Monitoreo
Arquitecturas de monitoreo óptico diseñadas para maximizar la disponibilidad de red, simplificar las operaciones y ofrecer visibilidad continua sobre infraestructura crítica.
01
ALM / 01
MONITORING UNITHALF-RU

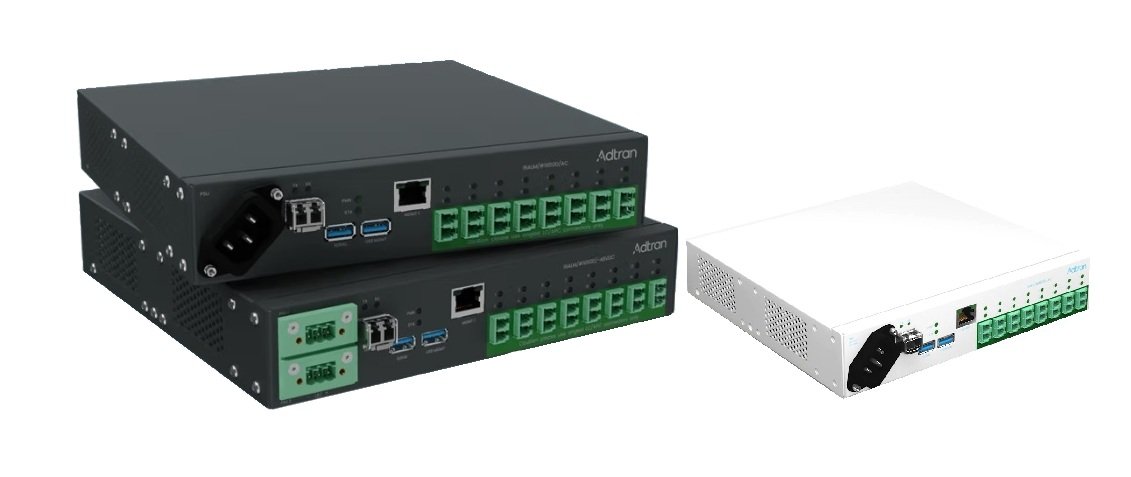

16ALM
TECHNICAL SPECIFICATIONS
Hasta 16 puertos de monitoreo
Opciones de alimentación AC y DC
Enfriamiento pasivo sin ventiladores
Temperatura: -5°C a +55°C
Consumo: ~10 W
Rango dinámico OTDR: 41 dB
02
ALM / 02
HIGH DENSITY MONITORING1-RU

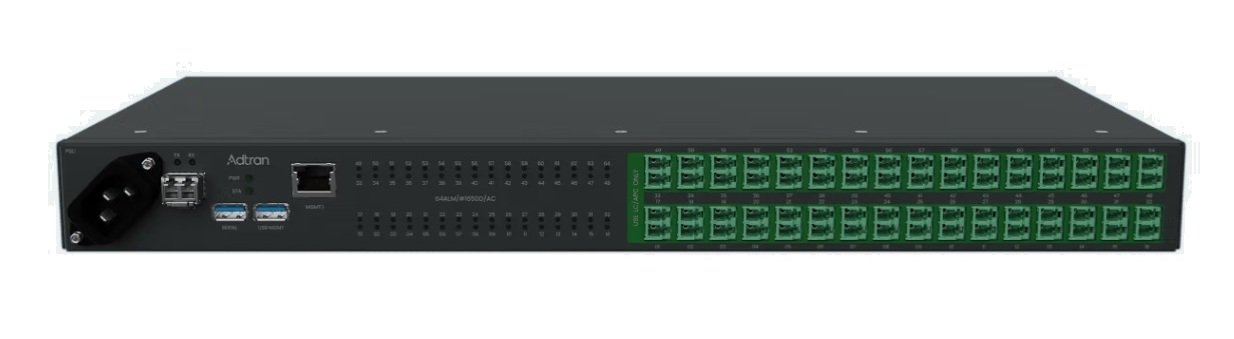

64ALM
TECHNICAL SPECIFICATIONS
Hasta 64 puertos de monitoreo
Opciones de alimentación AC y DC
Enfriamiento pasivo sin ventiladores
Temperatura: -5°C a +55°C
Consumo: ~13 W
Rango dinámico OTDR: 41 dB
03
ALM / 03
EXTENDED TEMPERATUREOUTDOOR

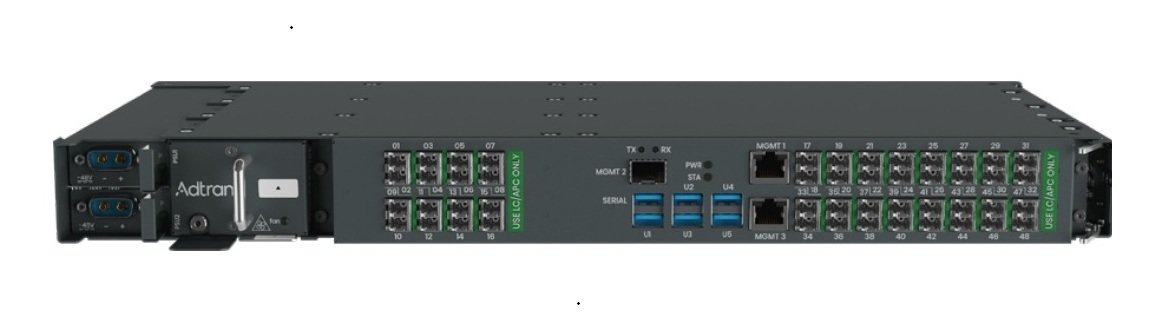

ALM-T
TECHNICAL SPECIFICATIONS
Hasta 48 puertos de monitoreo
-40°C a +65°C temperatura extendida
PSU modular AC/DC + filtros y ventiladores
DCN redundante con opción SFP
Consumo típico: 20 W @40°C
Rango dinámico OTDR: 42 dB
ALM EXTENSION
Expansión de capacidad
Arquitecturas de alta densidad para ampliar la capacidad de monitoreo sin incrementar la complejidad operativa.
01HIGH DENSITY
96PORTS
Extensora 96 puertos
Alta densidad de conectividad para ampliar la capacidad de monitoreo de la unidad ALM.
—96 conectores LC-APC
—Diseño 1-RU compacto
—Alimentada por la unidad ALM mediante USB
—Sin fuente de poder adicional
ALM SYSTEMEXTENSION MODULE
02HIGH DENSITY
384PORTS
Extensora 384 puertos
Máxima densidad para arquitecturas de monitoreo de gran escala.
—384 puertos vía 16 conectores MPO
—Diseño Half-RU
—Alimentada por la unidad ALM
—Máxima densidad de monitoreo
ALM SYSTEMEXTENSION MODULE
ALM SERIES / OPTICAL MONITORING PLATFORM24×7 / NON-INTRUSIVE / HIGH AVAILABILITY
SOFTWARE DE GESTIÓN
Visibilidad total.
Decisiones en tiempo real.
La plataforma de gestión del ALM combina mapas georreferenciados, mediciones OTDR y alertas en tiempo real para localizar fallas con precisión y acelerar la respuesta operativa.
Ubicación geográfica exacta de cada falla
Visualización sobre mapa de la ubicación precisa del evento detectado en la infraestructura óptica.
Dashboard en tiempo real
Supervisión continua del estado de todos los enlaces y servicios monitoreados.
Reportes de fallas precisos
Identificación de eventos e intrusiones físicas mediante análisis de las mediciones OTDR.
Exportación para sistemas GIS
Exportación de trazas OTDR en formatos KML y KMZ para integración con plataformas GIS de terceros.
Alertas configurables
Notificaciones mediante correo electrónico, SNMP Trap y REST Webhook.

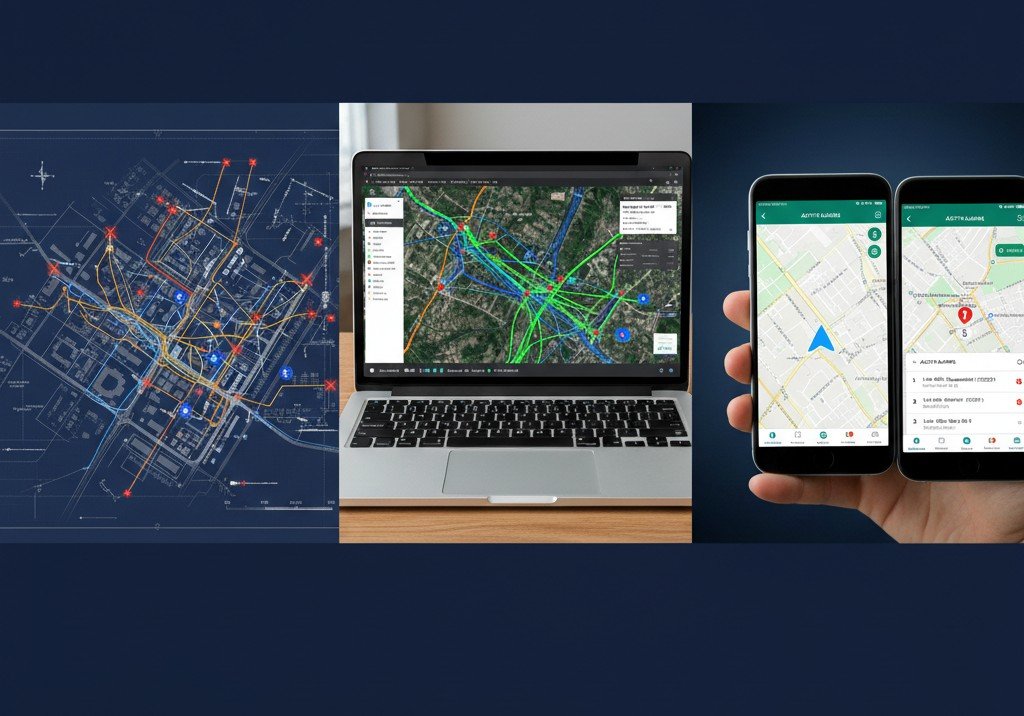

Adtran Mosaic Fiber Director
GESTIÓN GEOREFERENCIADA
LOCALIZACIÓN
Identificación precisa del punto de falla para reducir los tiempos de diagnóstico y desplazamiento.
SUPERVISIÓN
Estado continuo de los enlaces monitoreados y visualización centralizada de eventos.
INTEGRACIÓN
Información disponible para sistemas GIS y plataformas operativas de terceros.
Información operativa diseñada para acelerar la detección, localización y reparación de fallas en redes críticas.
OPERACIÓN 24×7
TECNOLOGÍA DPA
Monitoreo PON
sin reflectores pasivos.
La tecnología Deep PON Assurance (DPA) permite monitorear la infraestructura PON completa, desde el OLT hasta cada ONT individual, sin instalar reflectores de demarcación pasivos. Esto reduce el CAPEX de despliegue y elimina puntos adicionales de falla.
CAPACIDADES
Compatible con GPON, XGS-PON, 10G-PON y NG-PON2
Visibilidad completa: OLT → Splitter 1:N → ONT individual
Soporte para certificación de construcción de planta pasiva
Acceso remoto a sensores ambientales pasivos en sitios sin energía
VENTAJA OPERATIVA
Menos infraestructura. Menor CAPEX.
Sin reflectores pasivos se reducen los puntos adicionales de falla y se simplifica el despliegue de la red.

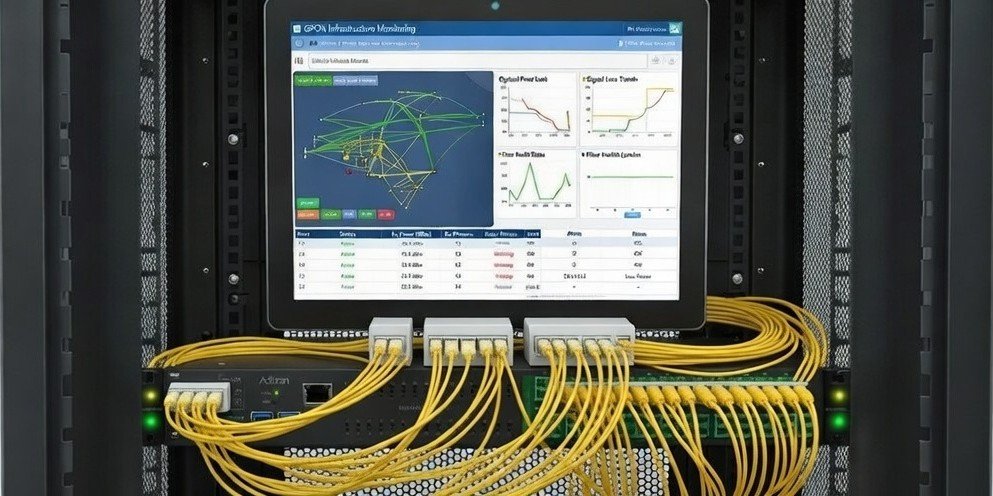

Monitoreo PON profundo con tecnología DPA
OLT → ONT
VISIBILIDAD DE EXTREMO A EXTREMO
Del OLT hasta el ONT individual.
ORIGEN
OLT
Punto de origen de la red PON y referencia para la supervisión del enlace.
DISTRIBUCIÓN
Splitter 1:N
Supervisión de la infraestructura pasiva sin necesidad de reflectores de demarcación.
DESTINO
ONT individual
Visibilidad profunda hasta el usuario final y detección de eventos en cada ramificación.
Una arquitectura diseñada para simplificar el monitoreo de redes PON y reducir la complejidad del despliegue.
GPONXGS-PONNG-PON2
PARÁMETROS TÉCNICOS OTDR
Especificaciones
técnicas completas.
Parámetros ópticos y operativos de la plataforma ALM Series, concebida para monitoreo continuo de infraestructura de fibra.
PARÁMETRO
16ALM
64ALM
ALM-T
N.º de puertos
16
64
48
Longitud de onda
1650 nm
1650 nm
1650 nm
Rango dinámico (núcleo OTDR)
41 dB
41 dB
42 dB
Alcance unidireccional
Hasta 160 km
Hasta 160 km
Hasta 160 km
Alcance bidireccional
Hasta 320 km
Hasta 320 km
Hasta 320 km
Resolución de muestreo
0.1 m — 1.6 m
0.1 m — 1.6 m
0.1 m — 1.6 m
Número de puntos de datos
Hasta 256,000
Hasta 256,000
Hasta 256,000
Ancho de pulso
5 ns — 20,000 ns
5 ns — 20,000 ns
5 ns — 20,000 ns
Zona muerta de evento
0.8 m
0.8 m
0.8 m
Zona muerta de atenuación
4 m
4 m
4 m
Vida útil del switch óptico
1 × 10⁹ ciclos
1 × 10⁹ ciclos
1 × 10⁹ ciclos
Temperatura de operación
-5 a +55 °C
-5 a +55 °C
-40 a +65 °C
MTBF a 30 °C ambiente
> 20 años
> 20 años
> 20 años
Consumo de energía
~10 W
~13 W
20 W típ.
Los valores indicados corresponden a las configuraciones disponibles de cada unidad ALM.
GESTIÓN Y ADMINISTRACIÓN
Integración con su ecosistema operativo
Interfaces diseñadas para integrar el ALM en plataformas de gestión, sistemas GIS y herramientas de automatización.
Interfaz web integrada
Acceso web mediante HTTPS, sin necesidad de software adicional.
HTTPS
Interfaces de gestión
Integración con plataformas de gestión y sistemas externos.
SNMP · NETCONF · REST API
Línea de comandos
Acceso seguro para configuración, administración y automatización.
SSH
Datos geográficos
Integración con plataformas GIS y sistemas de información geográfica.
KML / KMZ · GIS
Autenticación remota
Integración con sistemas centralizados de autenticación.
RADIUS · TACACS+
Seguridad láser
Protección conforme a la clasificación de seguridad óptica.
Clase 1
Arquitectura preparada para integrarse con las herramientas existentes de operación, supervisión y automatización de red.
APLICACIONES POR INDUSTRIA
Infraestructura óptica
donde la continuidad importa.
El ALM Series se adapta a los entornos más exigentes, donde la disponibilidad de la fibra determina la continuidad de las operaciones.
ENTORNOS EXTREMOS
ENTORNOS EXTREMOS

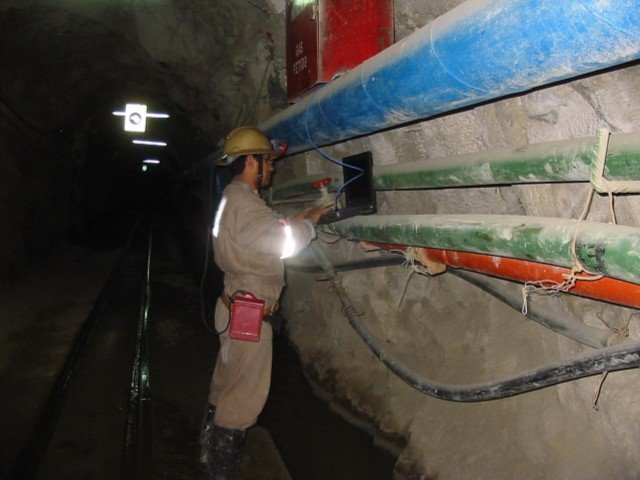

Minería y Energía
Las operaciones mineras y de energía dependen de redes de fibra en entornos extremos: vibraciones, polvo, temperaturas bajo cero y grandes distancias. El ALM-T garantiza monitoreo continuo en faenas remotas, subestaciones y plantas.
CAPACIDADES PRINCIPALES
Operación garantizada de -40°C a +65°C en alta variación térmica
Alcance de hasta 320 km para redes de yacimientos y corredores energéticos
Detección inmediata de roturas por derrumbes o vandalismo
Monitoreo exterior sin acondicionamiento térmico adicional
INFRAESTRUCTURA CRÍTICA
INFRAESTRUCTURA CRÍTICA
Servicios Públicos y Redes Eléctricas
Protección OPGW en líneas de transmisión y redes SCADA críticas para la operación eléctrica, agua y gas.
CAPACIDADES PRINCIPALES
Monitoreo continuo de cables OPGW en líneas de alta tensión
Detección de rayos, corrosión y vandalismo en infraestructura crítica
Cumplimiento regulatorio con disponibilidad documentada 24×7
Integración directa con sistemas SCADA existentes
REDES DE ALTA DENSIDAD
REDES DE ALTA DENSIDAD

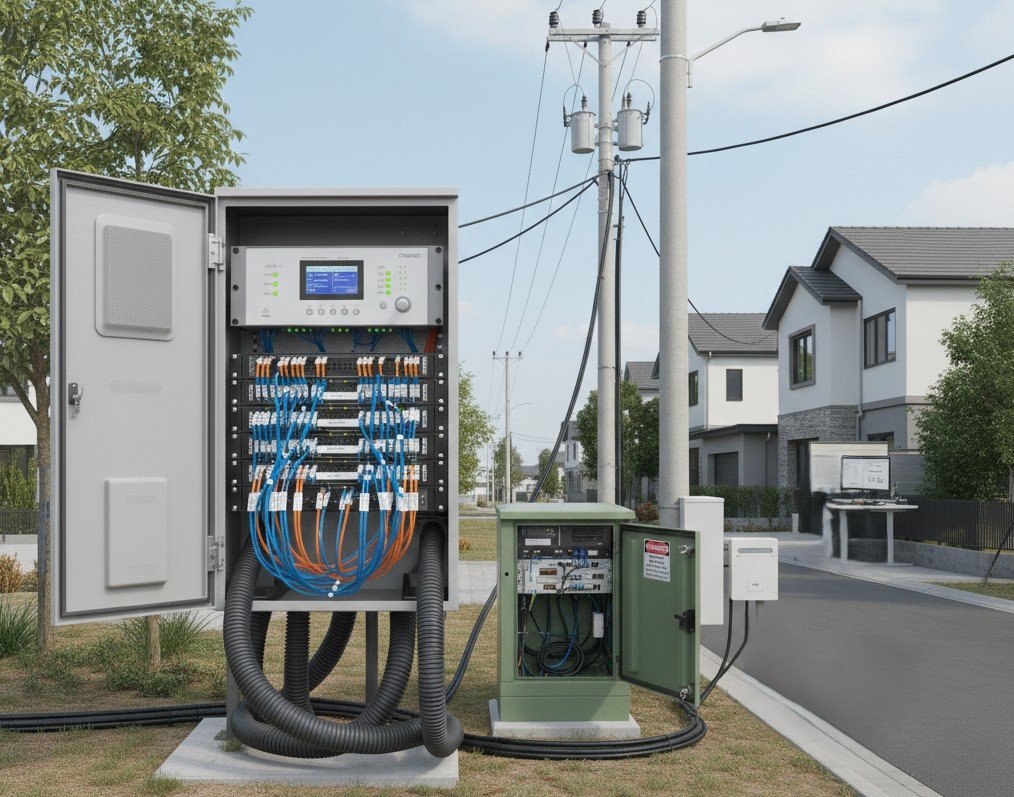

Proveedores y Operadores de Telecomunicaciones
Redes metropolitanas, backhaul y acceso PON con SLA exigentes requieren visibilidad inmediata ante cualquier degradación.
CAPACIDADES PRINCIPALES
Reducción drástica del MTTR mediante localización exacta GPS
Monitoreo PON profundo (DPA) sin reflectores pasivos
Prevención de cortes masivos en redes de alta densidad
Soporte multiusuario con aislamiento lógico de clientes
CONTINUIDAD OPERATIVA
CONTINUIDAD OPERATIVA

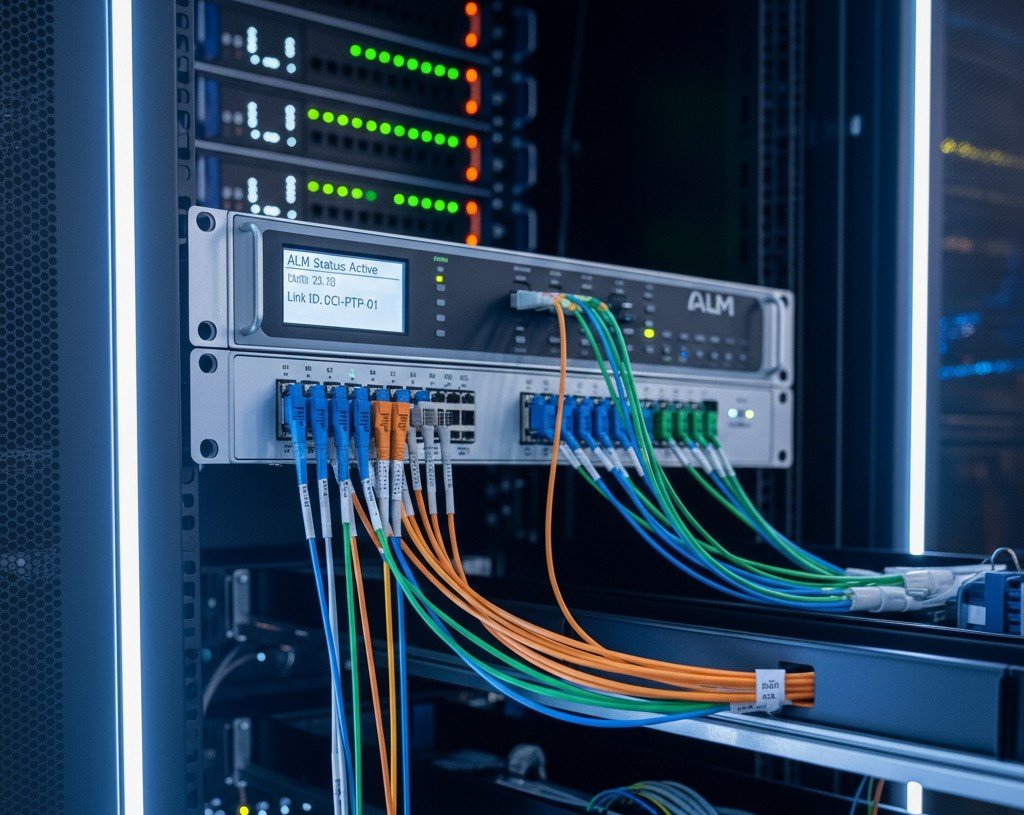

Centros de Datos y Nube
Interconexiones DCI, campus backbone y redes intra-DC donde cada minuto de inactividad puede representar un impacto operativo y económico significativo.
CAPACIDADES PRINCIPALES
Monitoreo de enlaces DCI entre centros de datos geográficamente distribuidos
Validación de calidad de fibra oscura arrendada
Separación instantánea entre falla de transceptor y fibra
Cumplimiento SOC 2 / ISO con registros de trazas OTDR auditables
Una plataforma de monitoreo diseñada para adaptarse a diferentes arquitecturas, tecnologías y condiciones operativas.
