El ALM Series de Adtran detecta roturas, atenuaciones anormales e intentos de interceptación en su infraestructura de fibra en segundos, entregando la ubicación geográfica exacta del incidente para una respuesta operativa inmediata.
Conozca los equipos ALM Series de Adtran desplegados en entornos reales de monitoreo de fibra óptica.
Conozca cómo el ALM Series de Adtran protege su infraestructura de fibra en tiempo real con tecnología OTDR en servicio.
El ALM es un sistema de monitoreo en servicio que provee visibilidad en tiempo real sobre la calidad de la infraestructura de fibra óptica. Ante atenuación anormal, rotura o intento de interceptación, el operador es notificado de inmediato con la ubicación geográfica exacta a través de Adtran Mosaic Fiber Director, GUI embebida o GIS de terceros.
Diseñado para maximizar la disponibilidad de red y reducir drásticamente el OPEX mediante monitoreo continuo 24×7 no intrusivo.
Monitoreo de redes punto a punto y multipunto (PON) para aplicaciones de fibra activa y oscura, compatible con cualquier tecnología y proveedor.
Información en tiempo real sobre la integridad de la fibra para detección rápida de fallas y ciclos de reparación significativamente reducidos.
Compatibilidad inherente con cualquier protocolo de datos de usuario y con sistemas de transmisión multi-longitud de onda en producción.
Información detallada desde el OLT hasta el splitter y ONTs individuales, soportando todas las generaciones PON sin reflectores de demarcación.
Monitoreo en servicio para separación inmediata entre fallas de dispositivos activos y problemas con la planta de fibra pasiva.
El ALM-T opera de -40°C a +65°C, ideal para gabinetes remotos y zonas de clima extremo sin necesidad de acondicionamiento especial.
96 conectores LC-APC · Diseño 1-RU compacto · Alimentada por la unidad ALM (USB) · Sin fuente de poder adicional
384 puertos vía 16 conectores MPO · Diseño Half-RU · Alimentada por la unidad ALM · Máxima densidad de monitoreo

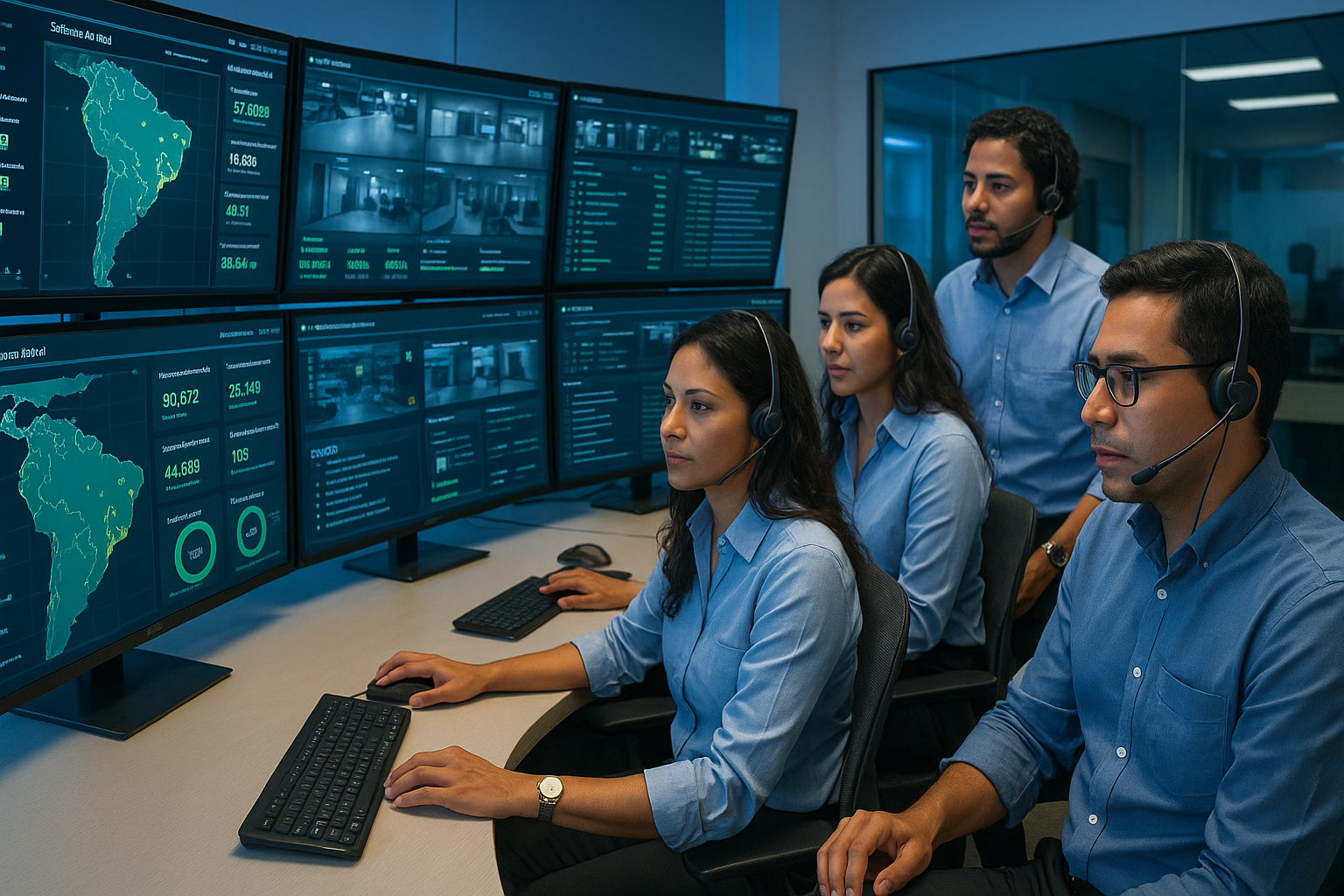

La plataforma de gestión visual del ALM integra mapas georreferenciados con datos OTDR en tiempo real. Cuando se detecta una falla, la ubicación exacta aparece instantáneamente sobre el mapa, eliminando el tiempo de búsqueda manual y acelerando el despacho de cuadrillas de reparación.
La tecnología Deep PON Assurance (DPA) del ALM es la primera en la industria en monitorear toda la infraestructura PON — desde el OLT hasta cada ONT individual — sin necesidad de instalar reflectores de demarcación pasivos, reduciendo el CAPEX de despliegue y eliminando puntos adicionales de falla.
Video 01
Cómo localizar y certificar fibras individuales en la planta pasiva.
Video 02
Tecnología DPA explicada por ingenieros de Adtran.
| Parámetro | 16ALM | 64ALM | ALM-T | |
|---|---|---|---|---|
| N.º de puertos | 16 | 64 | 48 | |
| Longitud de onda | 1650 nm | |||
| Rango dinámico (núcleo OTDR) | 41 dB | 41 dB | 42 dB | |
| Alcance unidireccional | Hasta 160 km | |||
| Alcance bidireccional | Hasta 320 km | |||
| Resolución de muestreo | 0.1 m — 1.6 m | |||
| Número de puntos de datos | Hasta 256 000 | |||
| Ancho de pulso | 5 ns — 20 000 ns | |||
| Zona muerta de evento | 0.8 m | |||
| Zona muerta de atenuación | 4 m | |||
| Frecuencias RF de tono | 270, 330, 1k, 2k Hz | |||
| Pérdida de inserción extensora | 1.5 dB (típico) | |||
| Vida útil switch óptico | 1 × 10⁹ ciclos | |||
| Temperatura de operación | -5 a +55°C | -5 a +55°C | -40 a +65°C | |
| Temperatura de almacenamiento | -40 a +85°C | |||
| MTBF a 30°C ambiente | > 20 años | |||
| Seguridad láser | Clase 1 | |||
| Consumo de energía | ~10 W | ~13 W | 20 W típ. · 50 W arranque · 25 W @65°C | |
| Opciones de alimentación | DC (-72 a -36 VDC) / AC (90–264 VAC) | PSU modular AC/DC 230 W | ||
Amplia gama de interfaces para integrar el ALM en cualquier ecosistema operativo, desde plataformas NMS hasta sistemas GIS de terceros con notificaciones georreferenciadas.
Acceso web vía HTTPS — sin software adicional
SNMP v1/v2c/v3 · NETCONF · REST API
Acceso seguro vía SSH para automatización
KML/KMZ · Adtran Mosaic Fiber Director · GIS de terceros
RADIUS · TACACS+
El ALM Series cumple los estándares internacionales más exigentes para despliegue en redes de clase operadora a nivel global.
ETSI EN 300019-1-3
Protección IP20
Marca CE
FCC
NRTL
VCCI
El ALM Series se adapta a los entornos más exigentes donde la disponibilidad de la fibra determina la continuidad del negocio.
Las operaciones mineras y de energía dependen de redes de fibra en entornos extremos: vibraciones, polvo, temperaturas bajo cero y grandes distancias. El ALM-T garantiza monitoreo continuo en faenas remotas, subestaciones y plantas.

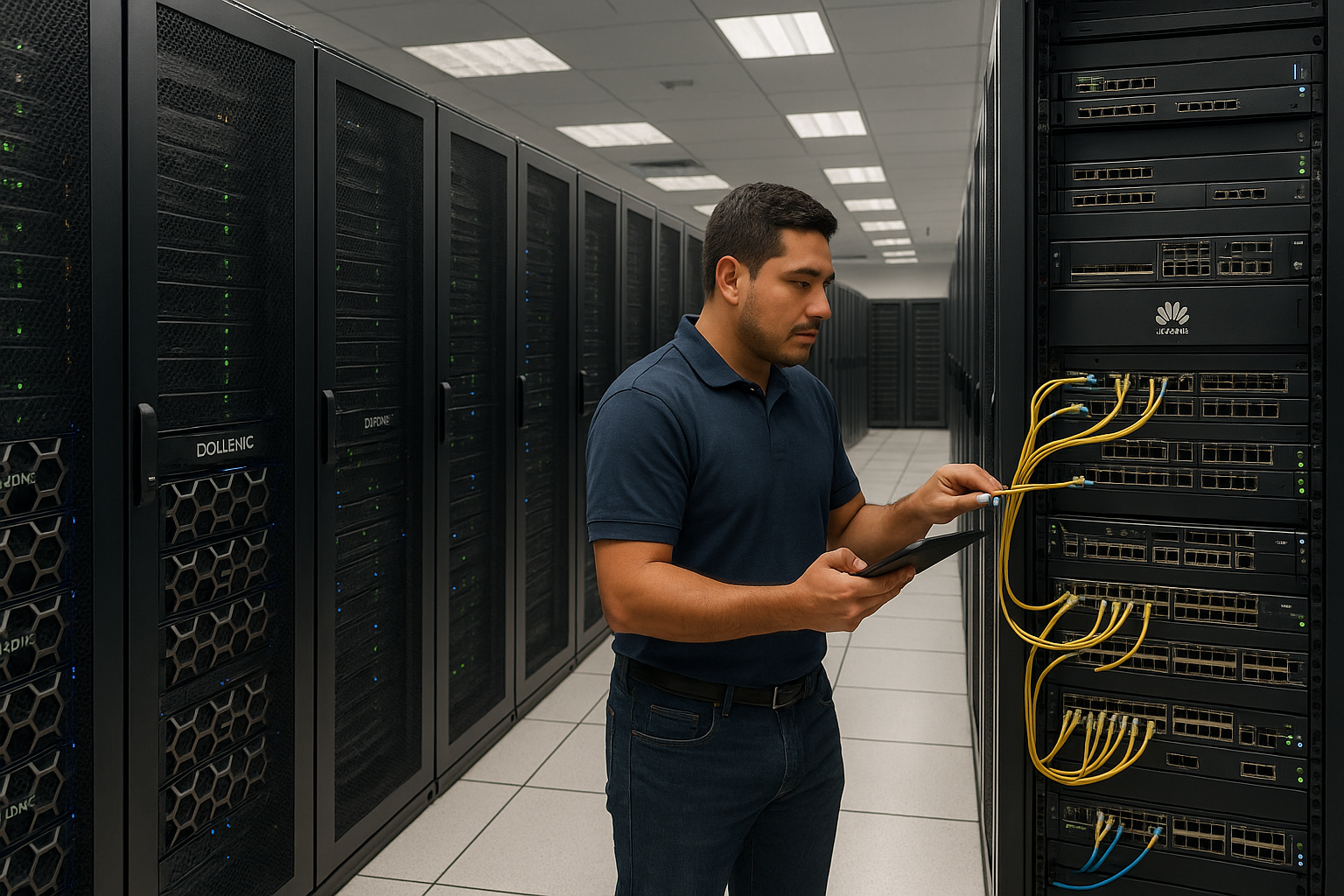

Los enlaces DCI requieren disponibilidad de 99.999%. El ALM provee visibilidad total sobre los tramos de fibra con resolución submétrica para prevenir interrupciones antes de que ocurran.

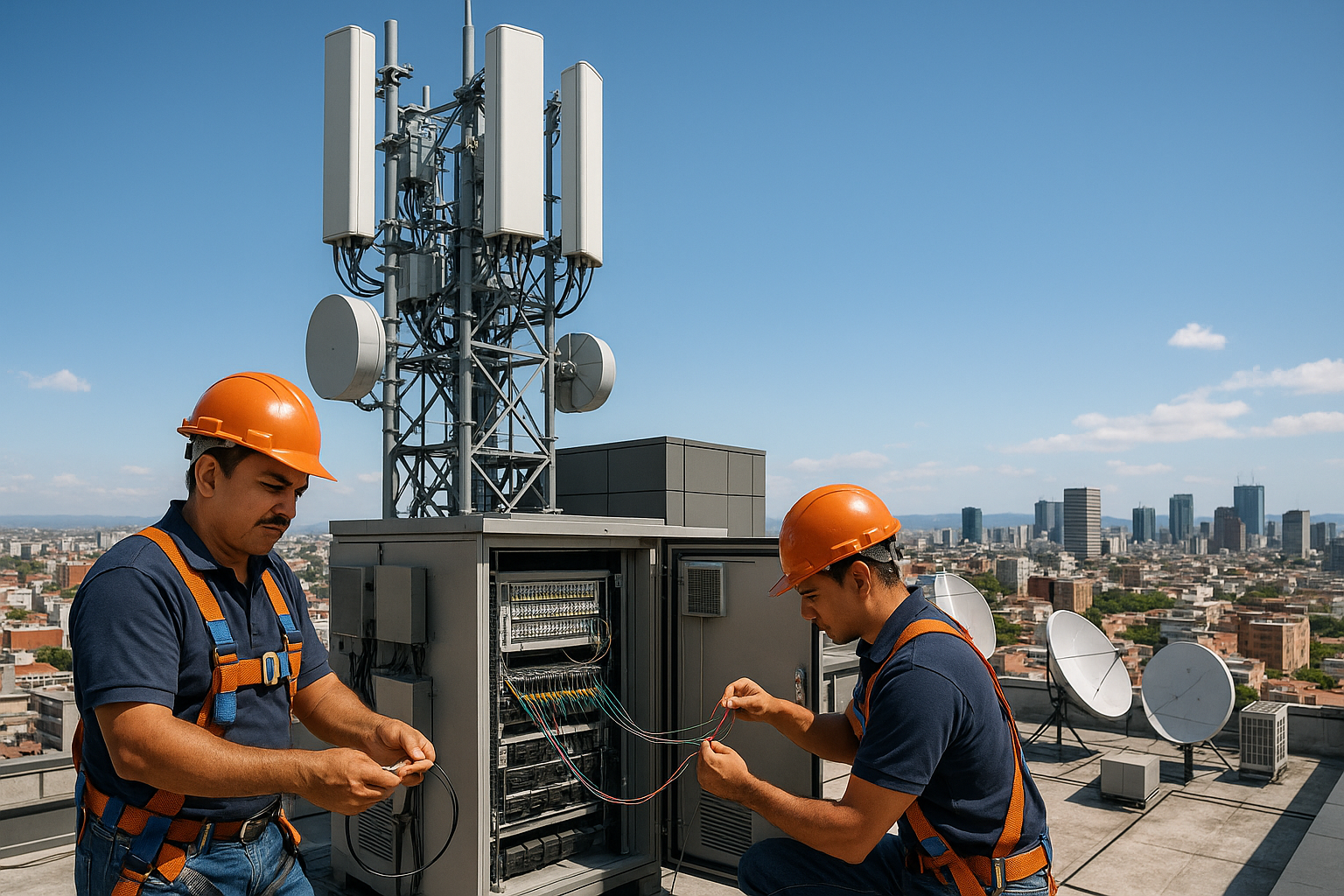

Los operadores telco requieren monitoreo masivo en FTTx, backhaul y core. Con DPA Technology el ALM rastrea cada ONT sin reflectores pasivos, reduciendo radicalmente los costos de despliegue.
Nuestros ingenieros certificados Adtran analizarán su infraestructura y diseñarán la solución ALM ideal para su operación.
Nuestros ingenieros le contactarán en menos de 24 horas hábiles.
